我的環境配置：Windows 10、Unity 5.0.4f1、Java JDK 1.8.0_51、Android Studio 2.1.2。

2016/09/13 補充：加入取消本地端推播的方法，修正了點擊推播訊息前往 Unity 時會錯誤的問題，並且都修改到範例裡面。





如果你已經完成了之前的文章 "Android Studio 匯出 JAR 檔"、"Android Studio 匯出 JAR 檔 - 加入 Unity classes.jar"、"Android Studio 匯出 JAR 檔 - 在 Unity 中調用 Android Function" 的話。

那現在我們可以來嘗試加入 Android 的 "本地端推播 (LocalNotification)" 囉！

所謂的本地端推播，就是利用系統內建的 "鬧鐘系統 (AlarmManager)"，設定在某個時間點時，發送我們設定好的 "廣播 (Broadcast)"。
而當這筆 "廣播 (Broadcast)" 被發送時，我們會在建立一個 "廣播接收器 (BroadcastReceiver)" 去接收該 "廣播 (Broadcast)"。
並且解析出內容後，使用 "推播系統 (NotificationManager)" 將資訊加入使用者的 "狀態列 (Status Bar)" 裡面，如此一來，我就們完成了 "本地端推播 (LocalNotification)" 功能了！


流程如下：

步驟一、
開啟 Android Studio。
相關的專案設置這邊不會再講，若不曉得的人，可以將 "Android Studio 匯出 JAR 檔" 系列的文章，快速瀏覽過一次。
或者直接下載 "Android Studio 匯出 JAR 檔 - 在 Unity 中調用 Android Function" 文章中的範例，也是可以的。


步驟二、

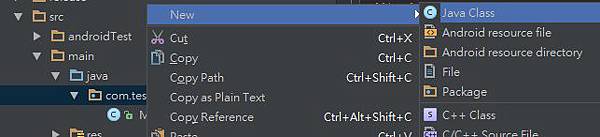

建立一個 Java Class。
名稱自訂，我這邊是命名為 "LocalNotificationActivity"






步驟三、
該 Class 是用來跟 Unity 溝通的，所以必須繼承 UnityPlayerActivity

　
public class LocalNotificationActivity extends UnityPlayerActivity {
}
　



步驟四、

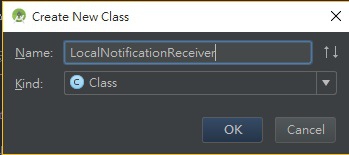

再建立一個 Java Class。 名稱自訂，我這邊是命名為 "LocalNotificationReceiver"




步驟五、
該 Class 是用來接收廣播的，所以必須繼承 BroadcastReceiver。

　
public class LocalNotificationReceiver extends BroadcastReceiver {
  public LocalNotificationReceiver() {
  }

  @Override
  public void onReceive( Context context, Intent intent ) {
  }
}
　



步驟六、
回到 LocalNotificationActivity.java 裡，這邊我們添加兩個靜態 function，分別 Add 跟 Cancel。
Add：
該函數主要是把推播需要的資源封裝起來，再建立一個鬧鐘，在鬧鐘響起時，會將封裝好的資源廣播出去，它接收的參數為 "幾秒後推播訊息"、"訊息標題"、"訊息內文"、"訊息圖示"、"訊息編號"。
PS：訊息圖示非常重要，若沒有圖示的話，推播訊息則不會顯示。

Cancel：
該函數主要是用來取消鬧鐘用的，它接收的參數只有一個 "訊息編號"，這邊會去通知系統將相同編號的鬧鐘做取消的動作。
而取消的重點在於 requestCode 與 Intent 必須跟當初建立鬧鐘時一樣，而 PendingIntent 就算不同也沒關係

以下有提到 PendingIntent 以及 AlarmManager 參數，這邊做個簡單的說明。

　
// PendingIntent.FLAG_CANCEL_CURRENT = 如果已經存在 PendingIntent, 則會取消目前的 Intent 後再產生新的 Intent.
// PendingIntent.FLAG_NO_CREATE = 如果並不存在 PendingIntent, 則傳回 null.
// PendingIntent.FLAG_ONE_SHOT = 此 PendingIntent 只能使用一次.
// PendingIntent.FLAG_UPDATE_CURRENT = 如果已存在 PendingIntent, 則更新 extra data.

// AlarmManager.RTC_WAKEUP = 鬧鐘在睡眠模式底下會喚醒系統並執行功能.
// AlarmManager.RTC = 鬧鐘在睡眠模式時不會運作.　
　



　
public static void Add( final int second, final String title, final String content, final String iconSmall, final int requestCode ) {

  UnityPlayer.currentActivity.runOnUiThread( new Runnable() {
    public void run() {

      // 取得定時呼叫管理器
      AlarmManager alarmManager = (AlarmManager) UnityPlayer.currentActivity.getSystemService(Context.ALARM_SERVICE);

      // 封裝訊息
      Intent notificationIntent = new Intent(UnityPlayer.currentActivity, LocalNotificationReceiver.class);
      notificationIntent.putExtra("title", title);
      notificationIntent.putExtra("content", content);
      notificationIntent.putExtra("iconSmall", iconSmall);
          notificationIntent.putExtra("requestCode", requestCode);

      // 整理定時需要的資訊
      PendingIntent broadcast = PendingIntent.getBroadcast(UnityPlayer.currentActivity, requestCode, notificationIntent, PendingIntent.FLAG_CANCEL_CURRENT);

      // 設定時間
      Calendar calendar = Calendar.getInstance();
      calendar.add(Calendar.SECOND, second );

      // 加入定時
         alarmManager.set(AlarmManager.RTC_WAKEUP, calendar.getTimeInMillis(), broadcast);
    }
  } );
}

public static void Cancel( int requestCode ) {

          // 取得定時呼叫管理器
          AlarmManager alarmManager = (AlarmManager) UnityPlayer.currentActivity.getSystemService(Context.ALARM_SERVICE);

          // Intent 的 Receiver Class 必須跟當初建立鬧鐘時的 Receiver 一樣
          Intent notificationIntent = new Intent(UnityPlayer.currentActivity, LocalNotificationReceiver.class);

          // 取消定時, 這邊的重點在於 requestCode 與 Intent 必須跟當初建立鬧鐘時一樣，而 PendingIntent 就算不同也沒關係
          alarmManager.cancel( PendingIntent.getBroadcast(UnityPlayer.currentActivity, requestCode, notificationIntent, PendingIntent.FLAG_CANCEL_CURRENT) );
}
　





步驟七、
回到 LocalNotificationReceiver.java 裡面，這邊針對 onReceive 做了修改。
這邊主要是把鬧鐘廣播出去資源接收回來，之後解析出封裝好的資源後，再去建立推播。

這要注意到，因為我們需要返回 Unity 裡面，所以 Intent 必須是 new Intent(context, UnityPlayerActivity.class);。

可能有人發現取得 Resources 的方式，並非為 R.drawable.xxx。
這是因為，Android 專案打包 JAR 檔時，他只會打包你專案的 Class 而已，並不會打包專案內的 Resources，甚至引用的 Libraries 也不會打包在內。
所以這些資源必須額外複製一份到 Unity > Assets > Plugins > Android 裡面。

　
@Override
public void onReceive( Context context, Intent intent ) {

  String title = intent.getStringExtra("title");
  String content = intent.getStringExtra("content");
  String iconSmall = intent.getStringExtra("iconSmall");
  int requestCode = intent.getIntExtra("requestCode", 0);

  int smallIcon = context.getResources().getIdentifier(iconSmall, "drawable", context.getPackageName());

  // 這邊表示點擊推播訊息後, 要返回 Unity, 所以必須是 UnityPlayerActivity.class
  Intent newIntent = new Intent(context, UnityPlayerActivity.class);
  newIntent.setFlags(Intent.FLAG_ACTIVITY_SINGLE_TOP);

  PendingIntent pendingIntent = PendingIntent.getActivity(context, requestCode, newIntent, PendingIntent.FLAG_CANCEL_CURRENT); // 取得PendingIntent


  // 建立推播內容
  Notification.Builder builder = new Notification.Builder(context.getApplicationContext());

  // setSmallIcon 尺寸建議 32 * 32
  builder.setSmallIcon(smallIcon);
  builder.setContentTitle(title);
  builder.setContentText(content);
  builder.setContentIntent(pendingIntent);
  builder.setAutoCancel( true );
  Notification notification = builder.build();


  // 取得推播管理器, 執行推播
  NotificationManager notificationManager = (NotificationManager)context.getSystemService(Context.NOTIFICATION_SERVICE);
  notificationManager.notify(requestCode, notification);
}
　



步驟八、

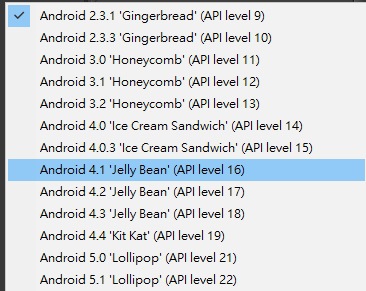

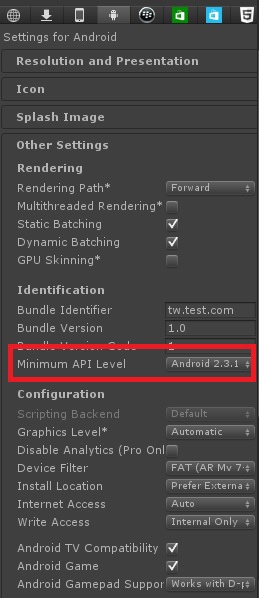

在這裡，我們使用了 Notification.Builder，該 Class 是比較新的，需要 Android API 版本 16 以上才能夠使用，所以記得去 Unity 專案，在 Edit > ProjectSettings > Player > Android > Other Settings > Minimum API Level，這邊要改成 16 以上





Unity > Assets > Plugins > Android > AndroidManifest.xml 將 <uses-sdk android:minSdkVersion="9" /> 修改至 16 以上。
若你是用 Unity 自己的 AndroidManifest.xml，那可能會沒有 uses-sdk android:minSdkVersion，若沒有的話，該步驟可跳過。

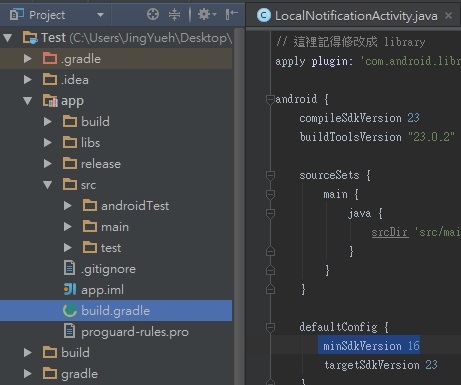

Android Studio >Test > app > src > build.gradle 裡面 defaultConfig 的 minSdkVersion 也記得要改成 16



步驟九、
將會用到的 Resources 放到 Unity > Assets > Plugins > Android 裡面。
我簡單的製作一個小圖示來測試。
在 Unity 專案裡面建立資料夾 Unity > Assets > Plugins > Android > res > drawable。
接著把製作好的小圖示放進去，我命名為 icon.png。





這邊值得注意的是，新版 Android 似乎將狀態列的 Icon 改成只能顯示不透明與透明了，所有非透明的顏色都會以白色來顯示。
所以 Icon 設計上，盡量是以白色以及透明去製作，會比較精準一點，並且存成 PNG 檔。


步驟十、
將 Android 打包匯出 JAR，並且放入 Unity > Assets > Plugins > Android



步驟十一、
打開 Unity > Assets > Plugins > Android > AndroidManifest.xml。

在 <manifest> 裡面 <application> 的外面加入權限設定，分別為 "震動"、"手機喚醒" 功能

　
<uses-permission android:name="android.permission.VIBRATE" />
<uses-permission android:name="android.permission.WAKE_LOCK" />
　

在 <application> 裡加入我們的 Activity 以及 Receiver

　
<activity android:name="com.test.tw.test.LocalNotificationActivity" />
<receiver android:name="com.test.tw.test.LocalNotificationReceiver" android:enabled="true" android:exported="true" />
　



步驟十二、
打開我們的測試腳本，將 OnGUI 修改如下


　
private void OnGUI()
{
  Rect rect = new Rect( 0.0f, 0.0f, 200.0f, 100.0f );
  if ( GUI.Button(rect, "本地推播") )
  {
    #if UNITY_ANDROID && !UNITY_EDITOR

    using ( AndroidJavaClass unity = new AndroidJavaClass("com.test.tw.test.LocalNotificationActivity") )
    {
      unity.CallStatic( "Add", 5, "這是標題", "這是內文", "icon", 100 );
    }

    #endif
  }

    rect = new Rect( 0.0f, 100.0f, 200.0f, 100.0f );
    if ( GUI.Button(rect, "取消推播") )
    {
        #if UNITY_ANDROID && !UNITY_EDITOR
        using ( AndroidJavaClass unity = new AndroidJavaClass("com.test.tw.test.LocalNotificationActivity") )
        {
            unity.CallStatic( "Cancel", 100 );
        }
        #endif
     }
}
　





步驟十三、

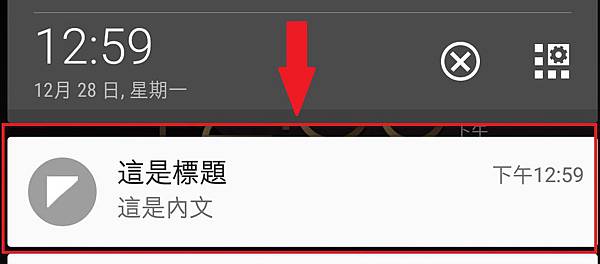

最後運行結果







PS：這邊有一點值得注意的是，鬧鐘似乎最低秒數為 5 秒，若低於 5 秒的話，系統似乎會以 5 秒代替。



範例下載：https://drive.google.com/file/d/0B0QPre3qvuw-M1JsdDU3SUFDeEk/view?usp=sharing&resourcekey=0-WqOAlZoJpmplIJpU-yyqBQ
